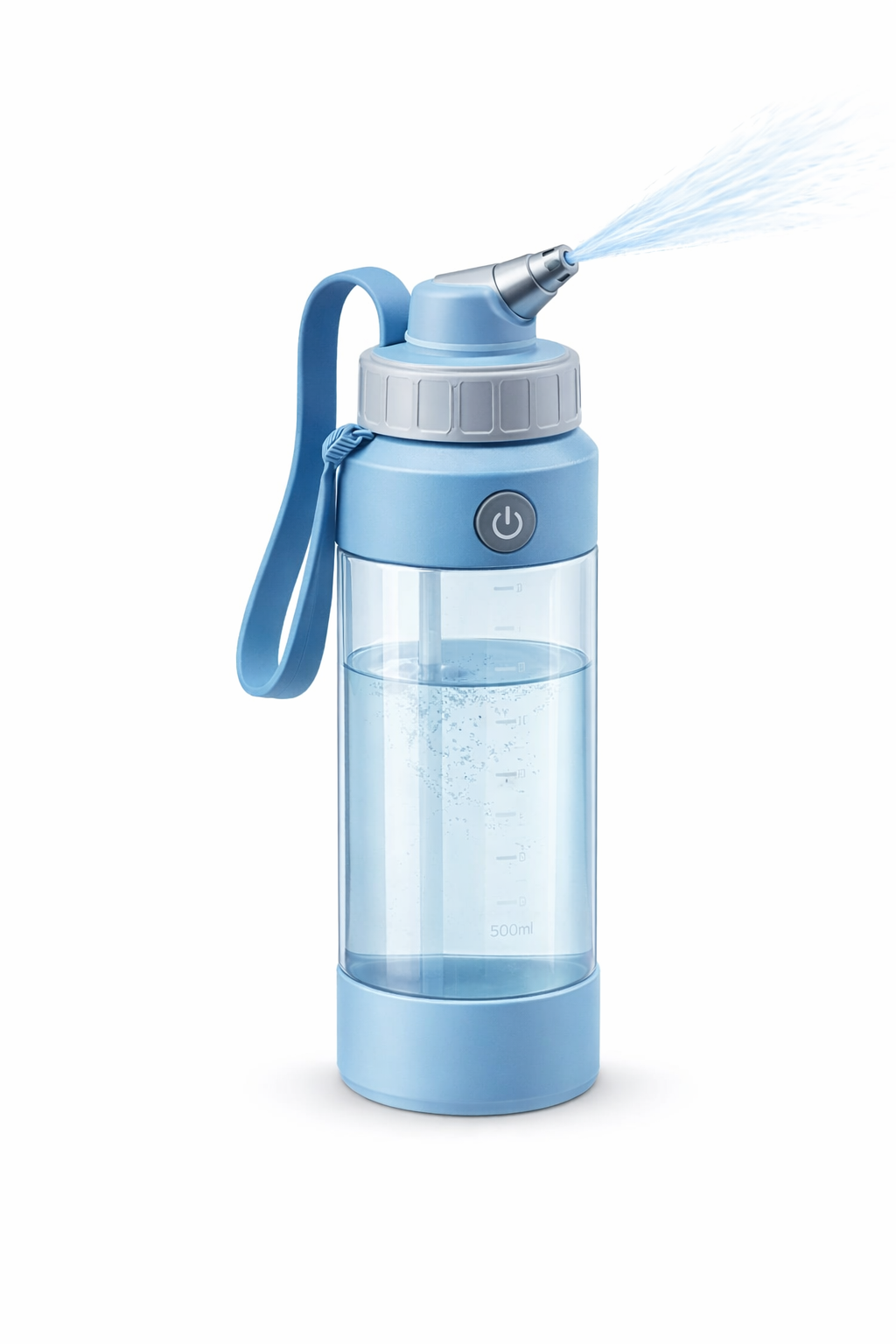

O Limpeza Jato é um dispositivo portátil desenvolvido para auxiliar tutores de pets na limpeza de resíduos deixados durante passeios, como urina e possíveis restos de fezes em calçadas, parques e espaços públicos.
O produto consiste em um reservatório compacto com sistema de pressurização capaz de gerar um jato de água direcionado e com pressão suficiente para higienizar o local onde o animal urinou ou defecou. Diferente de uma garrafa comum, o Clean Pee permite uma limpeza mais eficiente, utilizando pouca água e evitando a formação de poças no chão.
O objetivo do projeto é promover mais higiene urbana e incentivar a responsabilidade dos tutores de animais, oferecendo uma solução prática, portátil e sustentável para a limpeza durante passeios.
O produto busca contribuir para a redução de odores nas vias públicas, melhorar a convivência entre tutores de pets e a comunidade e estimular hábitos de cuidado com o espaço urbano.
Raphaela Hernandes de Souza
responsáveis pela concepção da ideia, pesquisa de soluções existentes, definição do funcionamento do dispositivo e desenvolvimento do protótipo inicial.
1. Reservatório de água
Descrição:
Recipiente responsável por armazenar a água utilizada para a limpeza durante o passeio com o pet.
Especificações:
Capacidade: 250 ml a 350 ml
Material: plástico resistente (ABS ou PET)
Tampa com sistema de vedação.
2. Micro bomba elétrica de diafragma
Descrição:
Componente responsável por gerar pressão no sistema, puxando a água do reservatório e impulsionando o jato de limpeza.
Especificações:
Tipo: micro bomba de diafragma
Tensão: 12V
Pressão aproximada: 0,6 a 1 MPa
Vazão: 0,5 a 1 L/min
3. Bateria recarregável de lítio
Descrição:
Fonte de energia responsável por alimentar a bomba elétrica do dispositivo.
Especificações:
Tipo: bateria Li-ion modelo 18650
Tensão: 7,4V ou 12V
Capacidade: 2500 a 3000 mAh
Recarregável.
4. Placa eletrônica de controle (PCB)
Descrição:
Placa responsável por controlar a distribuição de energia entre a bateria, o botão de acionamento e a bomba elétrica.
Funções:
controlar o funcionamento da bomba
gerenciar a alimentação elétrica
proteger o sistema contra sobrecarga.
5. Módulo de carregamento da bateria
Descrição:
Placa responsável por realizar a recarga segura da bateria através de conexão USB.
Modelo sugerido:
Módulo TP4056
Funções:
controle de carga da bateria
proteção contra sobrecarga
indicador de carregamento.
6. Porta de carregamento USB
Descrição:
Conector instalado no dispositivo para permitir o carregamento da bateria.
Opções:
USB-C
Micro USB
Permite carregamento através de carregador de celular, computador ou power bank.
7. Cabo USB para carregamento
Descrição:
Cabo utilizado para conectar o dispositivo à fonte de energia durante o carregamento.
Especificações:
Cabo USB para USB-C ou USB para Micro USB
Comprimento aproximado: 1 metro.
8. Mangueira de silicone ou poliuretano
Descrição:
Responsável por conduzir a água do reservatório até a bomba e posteriormente até o bico pulverizador.
Especificações:
Material: silicone ou poliuretano
Diâmetro interno: 4 mm
Diâmetro externo: 6 mm
9. Bico pulverizador de jato concentrado
Descrição:
Componente responsável por direcionar o fluxo de água e formar o jato de limpeza.
Especificações:
Tipo: bico ajustável
Diâmetro do orifício: 0,3 mm a 0,5 mm
Possibilidade de jato concentrado ou leque pequeno.
10. Válvula anti-retorno
Descrição:
Dispositivo que impede o retorno da água ao reservatório após passar pela bomba.
Função:
manter pressão no sistema
melhorar eficiência do jato.
11. Filtro de entrada
Descrição:
Filtro instalado na entrada da mangueira dentro do reservatório.
Função:
impedir entrada de partículas sólidas
proteger a bomba elétrica.
12. Botão de acionamento (gatilho elétrico)
Descrição:
Dispositivo responsável por ligar e desligar o sistema de bombeamento.
Características:
botão momentâneo
funcionamento enquanto pressionado
operação com uma mão.
13. Fios condutores elétricos
Descrição:
Responsáveis por realizar as conexões elétricas entre bateria, placa eletrônica, bomba e botão.
Especificações:
Material: cobre
Isolamento: PVC
Bitola: 22 AWG ou 24 AWG
Tipo: fio flexível
14. Estrutura externa (carcaça)
Descrição:
Estrutura responsável por abrigar e proteger os componentes internos do dispositivo.
Especificações:
Material: plástico ABS ou PLA
Formato ergonômico e portátil
Compartimentos para bomba, bateria e placa.
15. Elementos de fixação e vedação
Descrição:
Componentes utilizados para montagem e vedação do sistema.
Materiais:
parafusos de fixação
anéis de vedação de borracha ou silicone
fita veda rosca.
O dispositivo utiliza uma bomba elétrica alimentada por bateria recarregável, que pressuriza a água armazenada no reservatório e a direciona através de um bico concentrador, permitindo a limpeza eficiente de resíduos deixados por pets em espaços urbanos.
O sistema é acionado por botão elétrico e a bateria pode ser recarregada através de conexão USB, garantindo praticidade e portabilidade ao usuário.
